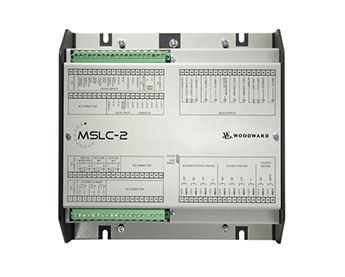

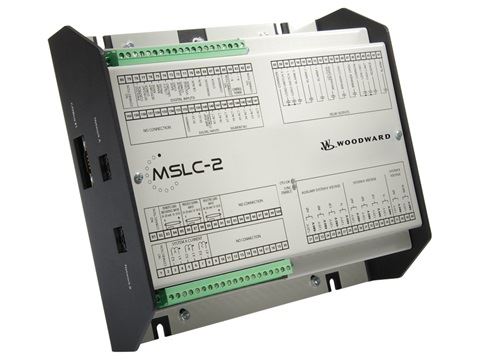

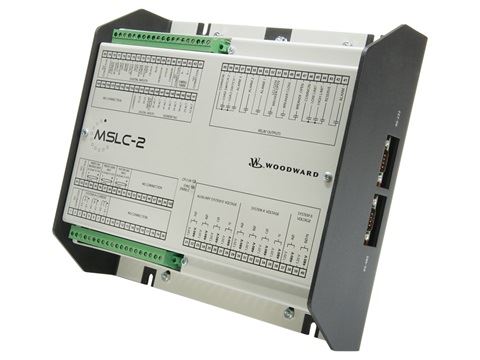

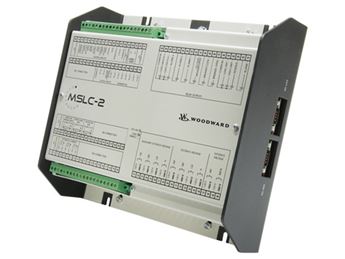

Woodward MSLC-2 , DSLC-2 ile birlikte, şebeke ve kublaj kesicileri arasında senkronizasyon ve yük kontrolü gerçekleştirilmek için özelleştirilmiştir. MSLC-2 / DSLC-2 kombinasyonu, basit veya karmaşık jeneratör sistemi uygulamalarını kontrol etmek için bir Ethernet iletişim ağı üzerinden çalışır. Bu kombinasyon, 32 DSCL-2 ve 16 MSCL-2 birim, çoklu ünite, çoklu segment ve şebeke / kublaj karmaşık güç sistemleri yönetimi sağlar. Her zaman sorunsuz yük aktarımları sağlarken, yük alma / veri verme seviyelerini kontrol eder.
ÖZELLİKLER VE İŞLEVSELLİK
MSLC-2 kontrolü; senkronizasyon, ölü veri kapanması, şebeke/kublaj yük kontrolü, yük alma/veri verme kontrolü, VAR, güç faktörü ve ana proses kontrolü özelliklerini tek bir güçlü paket altında birleştirir. MSLC-2, şebeke veya ara kesiciler arasında gerilim eşleştirmeli faz eşleme veya kayma frekansı senkronizasyonu sağlar. MSLC-2 / DSLC-2 kombinasyonu bir uygulama içerisinde, max 8 veri yolu segmentine sahip çoklu yardımcı bağlantılarda kullanılabilir.
MSLC-2'nin yük sensörü ve yük kontrolü gerçek RMS gücünü algılar ve elektrik şebekesine karşı sorunsuz bir yükleme ve boşaltma sağlar. Temel yük, veri alma /veri verme, işlem ve şebeke boşaltma modları, farklı güç kaynakları arasındaki KW gücünü aynı anda kontrol ederek reaktif gücü, VAR ve güç faktörünü kontrol eder. Güç şebekeleri arasındaki en yumuşak yük işlemleri için reaktif güç açılıp kapatılır.
MSLC-2, DSLC-2 donanımlı jeneratörlerin hizmete karşı gerçek ve reaktif yüklemesini kontrol etmek için kullanılabilir ethernet üzerinden iletişim kurar.
Kublaj modu, çoklu jeneratör sistemleri arasında senkronizasyona izin verir. Segmentler bağlanır ve bir kublaj boyunca güç ölçülebilir, ancak Tie breaker modunda yük kontrolü işlevsel değildir.
Özellikler:
- Bir MSCL-2, sistem içerisinde 32 DSCL’ye kadar ve 15 MSCL-2’ye kadar ana kontrol sağlayabilir.
- Sistemdeki tüm DSLC-2'ler ile MSLC-2'ler arasında hassas sistem iletişimi için iki özel Ethernet hattı
- PLC veya DCS sistemi ile uzaktan kontrol ve izleme için Ethernet Modbus TCP
- Gelişmiş güvenilirlik için yedek Ethernet iletişimi
- Ana MSCL-2 üzerinden belirlenen MSCL-2 masterlara kontol aktarımı sağlar.
- MSLC-2 donanımı birden fazla uygulama için ayarlanabilir
- Her iki yönde de ölü bara seçeneği ile tamamen seçilebilen kayma frekansı veya gerilim fazı eşleştirmesi, intertie ve ana bağlantı uygulamaları için tam esneklik sağlar.
- Yük sensörü ve senkronizer gibi ayrı modüllere bağlanan yedek sensörlere (PT'ler, CT'ler ve MOP'ler gibi) olan ihtiyacı ortadan kaldırır.
- Dijital sinyal işleme, MSLC-2'yi güç hattı bozulmalarına ve harmoniklere karşı dirençli hale getirir.
- Üç fazlı gerçek RMS güç algılama, dengesiz faz yükleme ve voltaj dalgalanmalarında bile doğru okumalar sağlar.
- Aynı segmentteki birden fazla yardımcı program MSLC-2 üzerinde yük alma/veri verme kontrolü sağlanabilir
- Woodward ToolKit ™ yazılımı, orijinal MSLC ile aynı ekranı kullanarak esnek kurulum sağlar. El ile programlama gerektirmez. Jeneratörlerin ve bara parametrelerinin grafiksel olarak gözden geçirilmesi, MSLC-2'nin devreye alınmasını kolaylaştırır.
- Toolkit, Ethernet bağlantı noktalarından birinden veya RS-232 bağlantı noktası üzerinden erişilebilir.
- Faz açısı ayarlaması, bir transformatör vektör grubunu için ayarlama sağlar.
- Sistem güncelleme ve yeniden yapılandırma olanağı sağlar.
