ÖZELLİKLER VE İŞLEVSELLİK

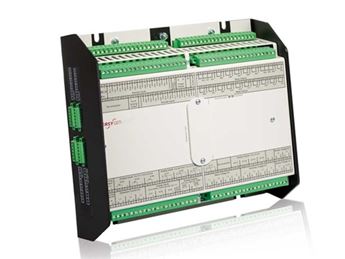

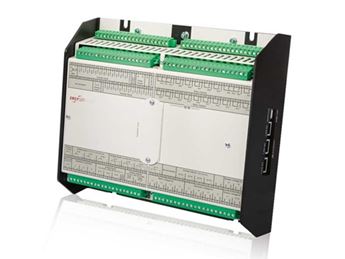

Woodward’ın EasYgen-3400XT serisi jeneratör senkronizasyon ve  paralelleme kontrolcüsü ; OEM üreticilerine, jeneratör sistem çözümlerine ve sistem entegratörlerine olağanüstü çok yönlülük ve değer sağlar. EasYgen-3400XT gelişmiş özellikleriyle; jeneratörler arası paralellik işlevselliği, dayanıklı, sağlam, yenilikçi, cazip, kullanıcı dostu komple çözüm motor-jeneratör kontrol ve koruma gerçekleştirir. Entegre edilmiş LogicsManager programlanabilir mantık devreleri sayesinde, olağanüstü uygulama esnekliği sağlar ve ek PLC kontrolü ihtiyacını ortadan kaldırır, ancak istenirse SCADA veya PLC tabanlı kontrol sistemleriyle kolayca entegre edilebilir.

EasYgen-3400XT; birçok farklı güç yönetimi uygulamaları için tek bir ürünle, uygun fiyatlı jeneratör kontrolörü standartı avantajını sunar. Acil durum yedek güç ile 32 jeneratöre kadar destekleyen paralel yük paylaşımı ve çoklu şebeke ve kublaj beslemelerini sağlar.

Uygulamalar:

• Acil Durum Bekleme: Veri Merkezleri, Hastaneler, Ticari ve Endüstriyel Tesisler
• Ada Modlu Güç Sistemleri: Petrol & Gaz Araştırmaları, Denizcilik , Kiralık/Mobil Sistemler
• Microgrid: Askeriye, Devlet İhaleleri, Kuruluşlar/İşletmeler, Üniversiteler
• Şebekeyle Paralel Çalışma: Sabit güç , Şebekeden alma veya verme
• Kojenerasyon: Atık Su Arıtma, Biyogaz Üretimi / Çevrecilik
• Eski Sistemlerin Yükseltmeleri: Analog Yük Paylaşımlı Paralelleme değişimleri

Özellikler:

• Gerçek RMS Voltaj ve Akım Değerleri okuma
• Jeneratör , Busbar ve Şebeke voltaj okuma ile güvenli operasyon
• Class 0.5 voltaj ve akım okuma hassasiyeti.
• 300 volt AVR kontrol analog output izolasyonu
• Motor ECU bağlantısı için CANBUS J1939 Protokolü
• 3 adet CANBUS haberleşme portu
• 3 adet Ethernet portu
• Ethernet veya Canbus’tan yük paylaşımı yedekleme
• SCADA Bildirimleri ve Harici Kontrol İçin Seri ModBus TCP haberleşme
• Dijital Kapılar ile programlama imkanı
• Analog lojik karşılaştırmalar ile limit çıkışları verebilme
• Woodward Toolkit Servisi Sayesinde PC/ Bilgisayar  Üzerinden Yapılandırma
• Uzak Kontrol ve Yapılandırılması için RP-3000XT Panel Bağlantısı
• Onaylanmış Marine Belgeleri:ABS ve Lloyd's Register
• 12 DI , 12DO , 3AI , 2AO , MPU
• 1000 adet olay kaydı

EasYgen-3400XT Serisi Sağladıkları:

• AMF ( Otomatik Şebeke Arızası) Algılama, Ayırma ve Acil Durum Jeneratör Çalışması
• Otomatik Senkronizasyon: Faz-yakalama ve Kayma Frekansı
• Şalter Kapatma/Açma Kontrolü: Jeneratör ve Şebeke için ATS işlevi
• 32 Jeneratöre Kadar Aktif ve Reaktif Yük Paylaşımı
• Çoklu Şebeke senkronizasyon
• Jeneratörler arası kublaj senkronizasyonu
• Çoklu bara akıllı segment algılama sistemi
• Droop Mod ile Yük Paylaşım İmkanı
• Şebeke ile paralel çalışma imkanı: Sabit Güç ,  Alma veya Güç Verme  Modları
• Otomatik Yüke veya Arızaya göre Jeneratör Başlatma/Durdurma
• Jeneratör eşit yaşlandırma veya Seçilen Önceliğe Göre Çalışabilme
• Ayarlanabilir seviyeler ile Motor ve Alternatör ve Şebeke Koruma Fonksiyonları

EasYgen-3400XT ANSI Korumaları:

• Generator: voltaj / frekans
• 59 / 27 / 81O / 81U
• Generator: aşırı yük, ters güç
• 32 / 32R / 32F
• Generator: Senkron-check
• 25
• Generator: Dengesiz yük
• 46
• Generator: Aşırı Akım
• 50
• Generator: Zamanlı Aşırı Akım (IEC 255)
• 51 / 51 V
• Generator: Toprak Hatası (measured)
• 50G
• Generator: Güç Faktörü
• 55
• Engine: Aşırı Hız / Düşük Hız
• 12 / 14
• Şebeke: voltaj / frekans / senkron-check
• 59 / 27 / 81O / 81U / 25
• Şebeke: phase shift / ROCOF (df/dt)
• 78
