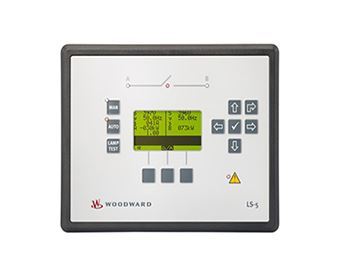

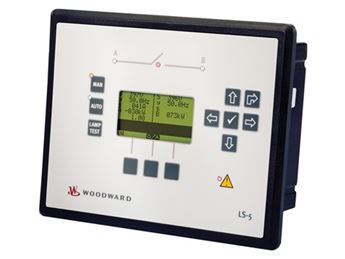

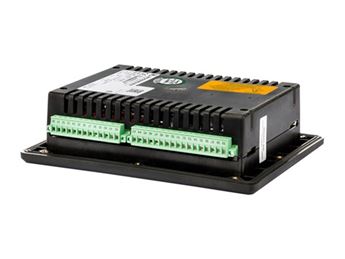

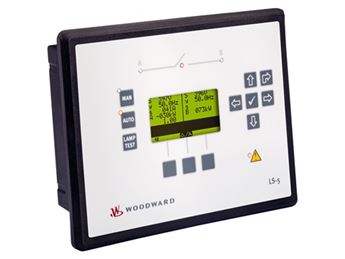

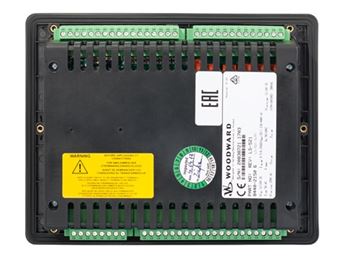

Woodward LS-5 Serisi, entegre koruyucu fonksiyonlara sahip senkron-check ve Easygen 3400/3500 serisi ile birlikte çalıştıklarında yük paylaşım kontrol cihazlarıdır. EasYgen-3400/3500 donanımlı jeneratör kontrolörleri ile birden fazla şebeke ve kesicileri için kompleks güç yönetimi uygulamalarını gerçekleştirebilmesi için tasarlanmıştır. LS521 bir adet şalter kumanda edebilir.
ÖZELLİKLER VE İŞLEVSELLİK
LS-5 cihazları tek başlarına kullanıldıklarında senkron-check , easYgen-3400/3500 jeneratör denetleyicisi ile birlikte çalıştıklarında yükleme/boşaltmayı yöneterek ve CANbus üzerinden gerekli voltaj ve frekans referanslarını gönderecek şekilde özelleştirilmiştir. Şebeke veya kublaj kesicilerinde bulunan LS-5 cihazları, şebeke arızalarını otomatik olarak tespit eder ve ilgili jeneratörleri buna göre çalıştırabilir. Tüm LS-5 ve easYgen-3400/3500 denetleyicileri arasında yalnızca bir CANbus iletişim yolu bağlantısı gerektiğinden kablolama çalışmaları minimum hale gelecektir. LS-5 ve easYgen-3400/3500 kontrolörleri arasında herhangi bir AC ölçüm sinyali veya ayrı I/O bağlamak gerekmez.
Dışarıdan girişler veya arabirimler aracılığıyla LS-5 cihazını her uygulama ortamına kolayca entegre etmek için kapsamlı uzaktan kontrol özellikleri mevcuttur.
Özellikler:
- Voltaj eşleşmesi ile faz eşleme veya kayma frekans senkronizasyonu
- Trafo vektör faz açısı farkı girebilme imkanı
- Df/dt(rocof) ve faz kayması (vector shift ) ile şebeke ayırma koruması
- Arıza durumunda kesici açma/trip
- Kesici açma/kapatma hatası algılama
- Easygenler ile birlikte 16 adet LS5’e kadar yük paylaşımı , şebekeden yumuşak yük alma ve yumuşak yük boşalttıktan sonra şalter açma
- Kublaj şalterinde kullanıldıklarında Easygenlere senkronizasyon için Canbus üzerinden voltaj/frekans set değerleri göndererek hızlı senkron sağlama
- Üzerindeki manuel butonlar şalter kumanda imkanı
- Otomatikte , dışarıdan dijital girişler veya lojik programlama ile kesici açma kapatma senaryoları yaratabilme
- Aynı cihazda 100 volt veya 400 volt voltaj ölçümü yapabilme imkanı
- 24Vdc besleme
- 3 faz şebeke , 3 faz busbar voltaj ölçümü
- Lojik kapılar ile PLC gibi programlanabilme imkanı ile senaryo yönetme
- 300 adet olay kaydı
- Rs485 arayüzü üzerinden otomatik ve manuel modu değiştirebilme
- Çoklu dil kullanımı
- Tuş takımı kilitleme özelliği
- LR & ABS Marine sertifikası
- Over-/undervoltage koruması (59/27)
- Over-/underfrequency koruması (81O/U)
- Voltage asymmetry koruması (47)
- Phase shift koruması (78)
- df/dt (ROCOF) koruması (81)
